DXH-高功率振镜激光焊接工作站

产品类别:DXH-高功率振镜激光焊接工作站

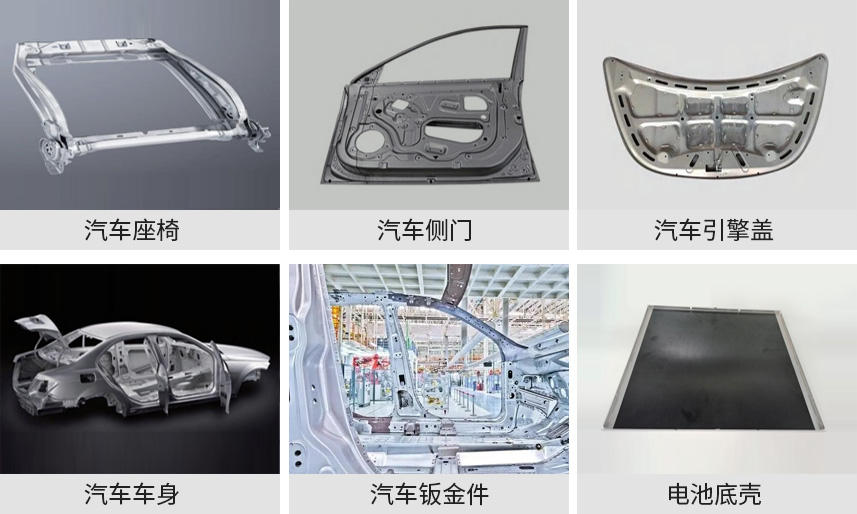

产品概述:主要用于汽车车身,座椅以及常用汽车配件等产品,材料方面可以应用于各类钢板、冷轧板,铝合金等常用材料,也可以应用于复合材料,合金材料比如镁铝合金等。
  • 优势特点
  • 应用领域
  • 技术参数

机型特点:

1、飞行焊接头和机器人实时同步--加速激光焊接过程

2、高速动态性能⇒ 扫描速度可达: 60 m/min

3、无接触加工过程⇒ 焦距:0.5 to 1.5 m, 精度≤0.2 mm

4、可高速点焊、缝焊、叠焊、对接焊、角焊和搭接焊

5、更少的占地面积,更少的维护成本


产品结构:

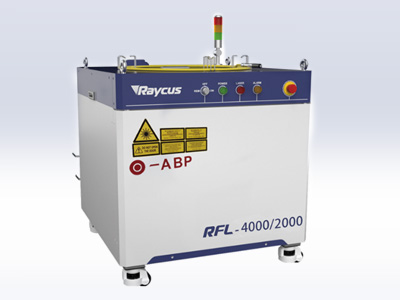

激光器:
光纤激光器跟国内知名厂商合作,可根据产品特性焊接专业进行光学器件定制,结构小,集成度高,稳定性好,免维护,低能耗。可以实现高斯光斑、环形光斑、混合光斑等不同模式输出,满足高品质激光焊接的需求,成为提升加工质量和效率的利器

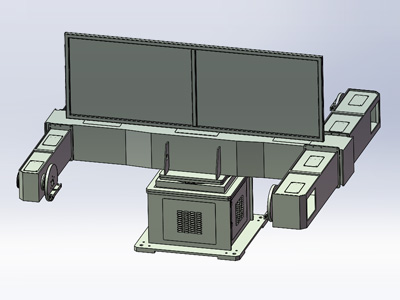

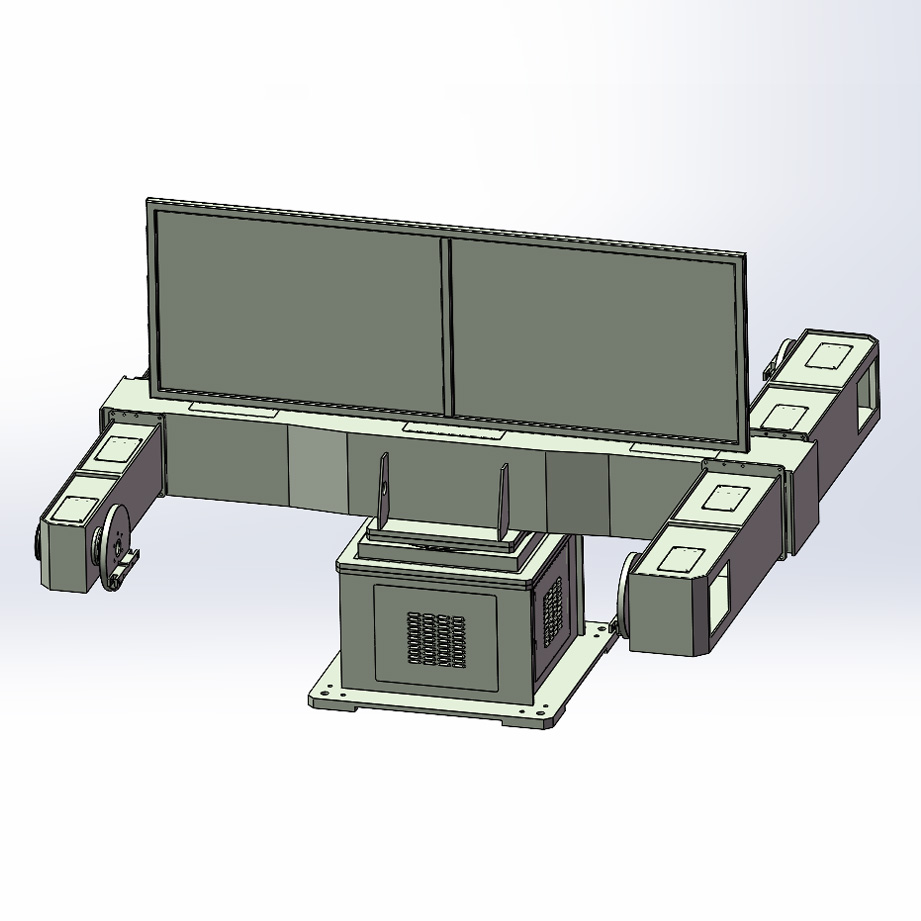

变位机:
双工位设计焊接变位机设计,变为机采用原装控制模块进行旋转,精度高,响应快

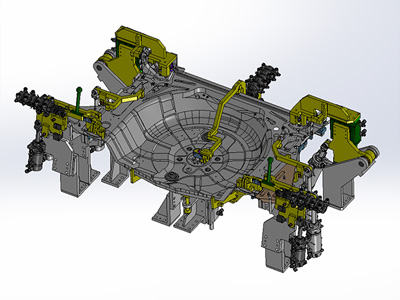

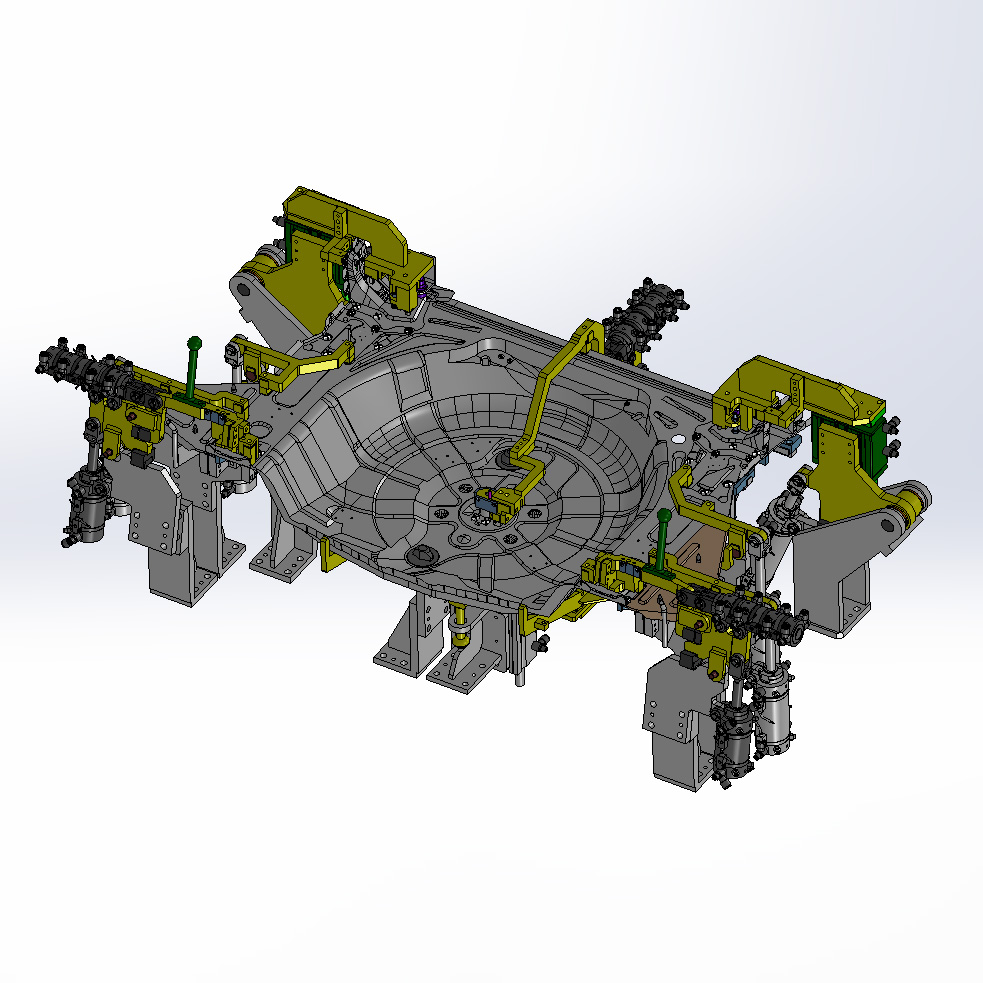

工装夹具:
快速化夹具设计,根据多年行业积累,有着丰富的夹治具设计经验,专门针对汽车行业设计的一款便于安装、实用性高、定位精准、兼容性强的夹治具

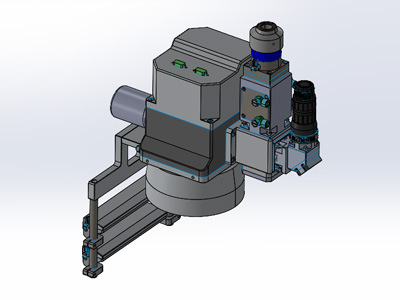

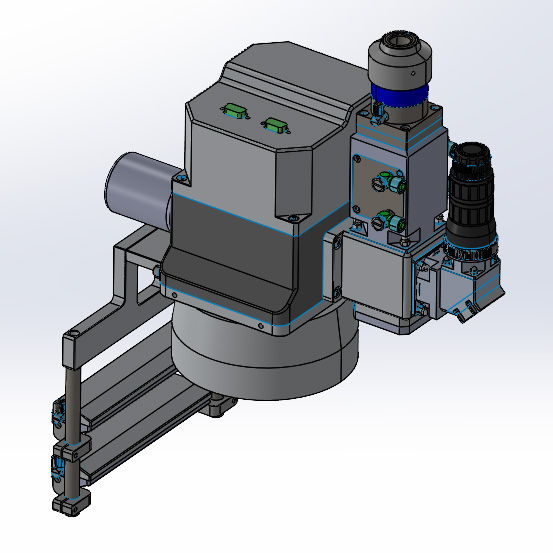

振镜焊接头:
此焊接头结构紧凑,在厚板、大件焊接应用方面效果更高,质量更好。焊接头内部结构完全密封,可以避免光学部分受到灰尘污染。配有气帘部件,减少焊接烟尘和飞溅残渣对镜片的污染。保护镜片采用抽屉式结构,更换方便。可配同轴
